コンパクト立型
ロータリ研削盤 SVG-650Ⅱ
作業者の接近性、操作性を重視したテーブル直径φ650のコンパクトバーチカル研削盤です。
構造的特徴
- マグネットチャック中芯からの最短距離に切込スライドを配した、砥石軸のオーバーハングを最小限に抑えた構造です。
- 加工物高さ最大180mmに対応。
- 切込軸サーボ化、タッチパネル操作で、操作性、作業性の向上を実現。
- スピンドルはアンギュラコンタクベアリングを用 い、前部・後部のベアリング位置の間隔を広く取る事により、安定した回転精度維持を実現。

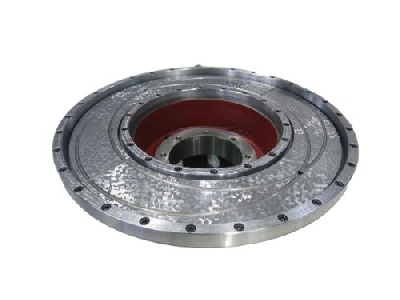

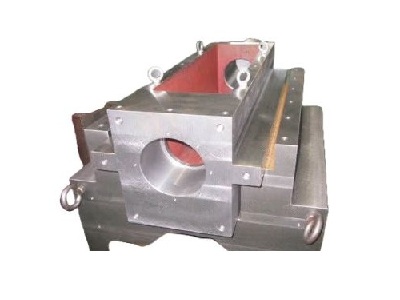

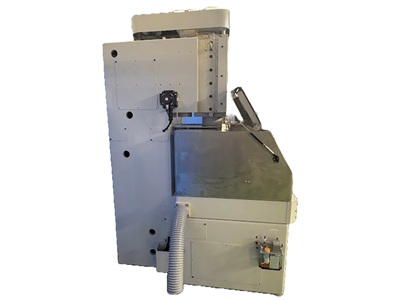

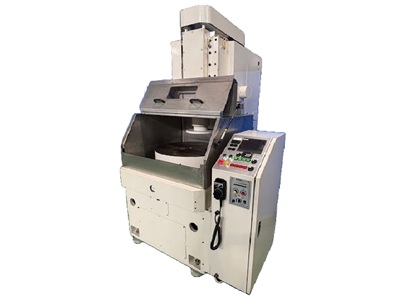

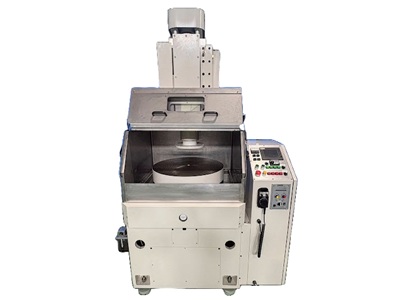

製品写真
スペック
- 能力
-
- 水除けカバー内の振りφ700mm
- マグネットチャックφ650mm(中抜φ30)
- チャック上面より砥石下面までの距離180mm
- 作業面高さ970mm
- テーブル
-
- テーブルの直径650mm
- テーブル回転数3～30rpm
- インチング時回転数(フットスイッチ) 3rpm
- テーブル摺動面オイルバス方式
- 砥石軸
-
- 砥石車の直径φ350
- 砥石軸の回転
7.5Kw 4P
50Hz：1760rpm
60Hz：2100rpm - 砥石軸の周速
7.5Kw 4P
60Hz：1800rpm/min - 駆動モーターとの連結方式 プーリ×プーリ
(変速はプーリー交換) - 変速方式インバーター
- 砥石フランジストレート型
- 砥石柱
-
- 上下移動量180mm
- 上下操作手動パルサー
- 上下早送りスピードMAX200mm/min
- 連続自動切込みスピード0.1～1.0mm/min
- スパークアウト0～60秒
- 電動機
-
- 砥石軸用7.5Kw-4P (スターデルター)
- 砥石頭上下送り0.5Kw (サーポモーター)
- テーブル回転用 (1/20ギャーモーター)2.2Kw-4P (インバーター)
- 切削水ポンプ0.18Kw（max容量 400w）
- 総消費電力17Kw 200V-3相（75A）
- 寸法
-
- 機械高さmin2,210mm(MAX2,405mm)
- 所用床面積1,370W×1,467D（出荷時高さ2,100H）
- 重量3,200Kg
